TEKAM

Famille Aluminium - Boîtiers électroniques - Métal

Description

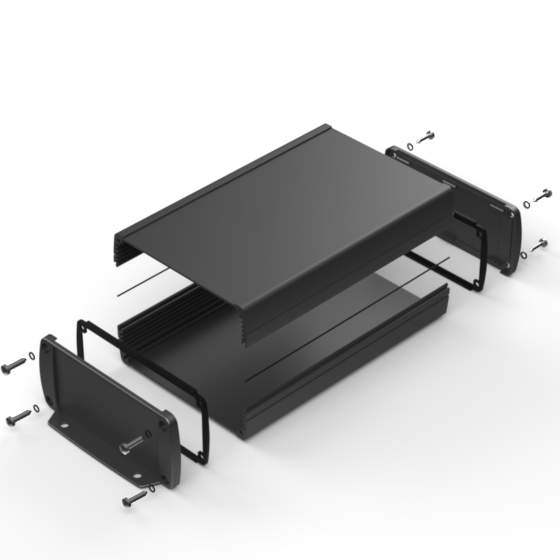

Boîtiers en aluminium extrudé avec revêtement par poudre d’haute qualité, deux couvercles en aluminium munis de jeu de joint pour protection contre l’eau et la poudre (IP65) disponibles an six couleurs différentes, guides internes pour PCB et partie supérieure avec décrochement pur clavier à membrane. Les modèles référencées «-E» sont prévus pour fixation murale. Montage par quatre ou par huit vis.

Détails

Produits

Modèle L (mm) W (mm) H (mm) Couleur (Ral) Matériel MAX PCB L (mm) MAX PCB W (mm) Vis Batterie Accessoires Dessins Plus

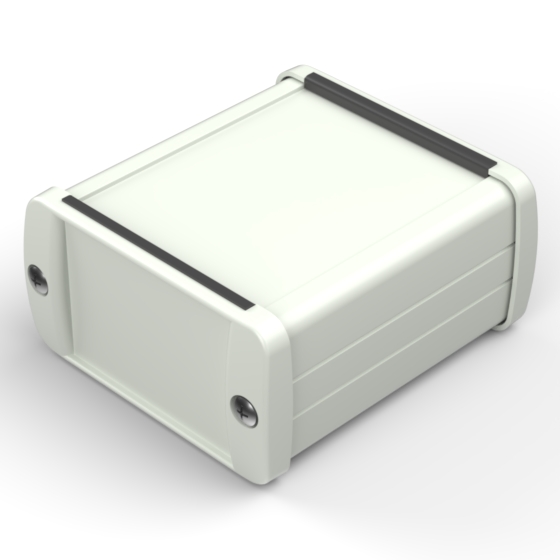

TEKAM-11.7 70 59,9 30,9 9002
ALLOY 6060  -  ZA4C1 60 54,5 4 - ALP-1
TKAMSK1
PDF
DWG
Affiche

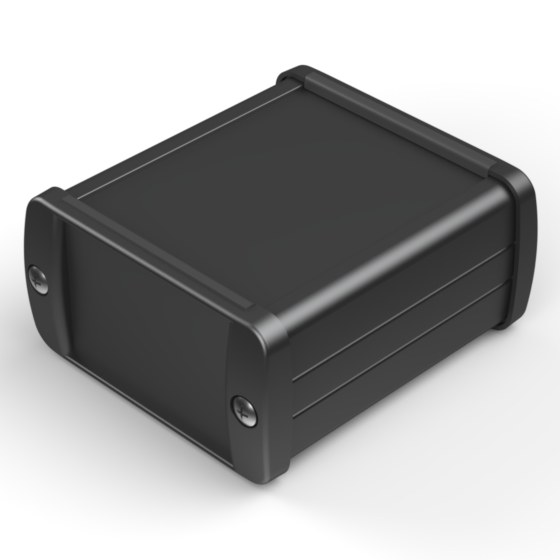

TEKAM-11.9 70 59,9 30,9 9004
ALLOY 6060  -  ZA4C1 60 54,5 4 - ALP-1
TKAMSK1
PDF
DWG
Affiche

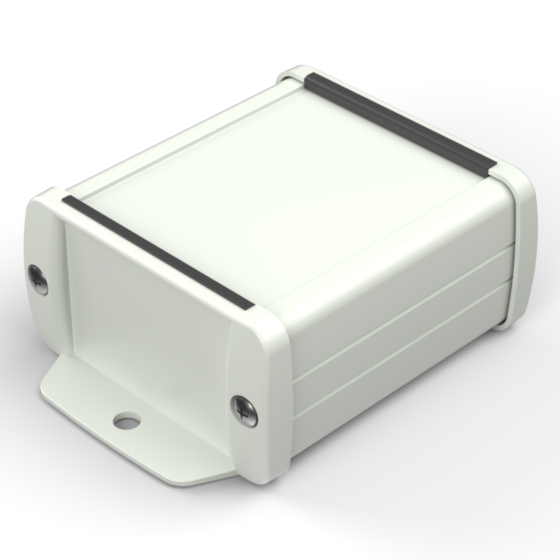

TEKAM-11/E.7 70 59,9 30,9 9002
ALLOY 6060  -  ZA4C1 60 54,5 4 - TKAMSK1
PDF
DWG
Affiche

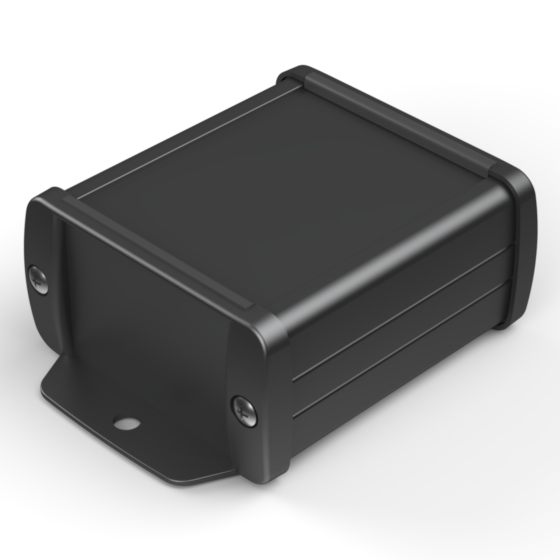

TEKAM-11/E.9 70 59,9 30,9 9004
ALLOY 6060  -  ZA4C1 60 54,5 4 - TKAMSK1
PDF
DWG
Affiche

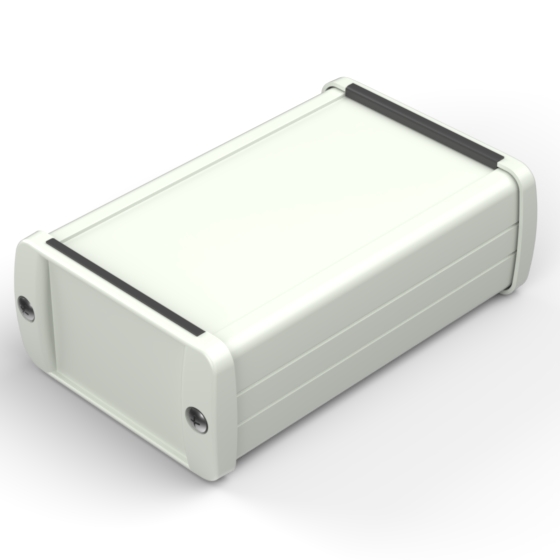

TEKAM-12.7 100 59,9 30,9 9002
ALLOY 6060  -  ZA4C1 90 54,5 4 - ALP-1
TKAMSK1
PDF
DWG
Affiche

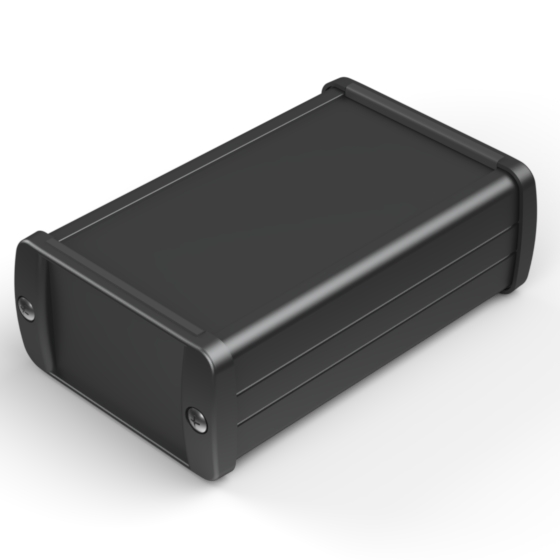

TEKAM-12.9 100 59,9 30,9 9004
ALLOY 6060  -  ZA4C1 90 54,5 4 - ALP-1
TKAMSK1
PDF
DWG
Affiche

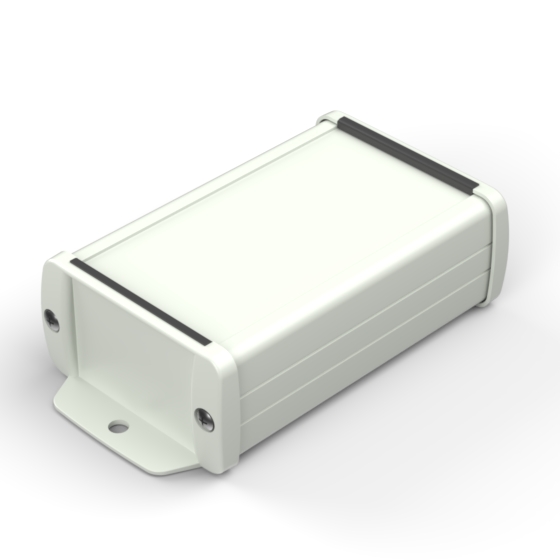

TEKAM-12/E.7 100 59,9 30,9 9002
ALLOY 6060  -  ZA4C1 90 54,5 4 - TKAMSK1
PDF
DWG
Affiche

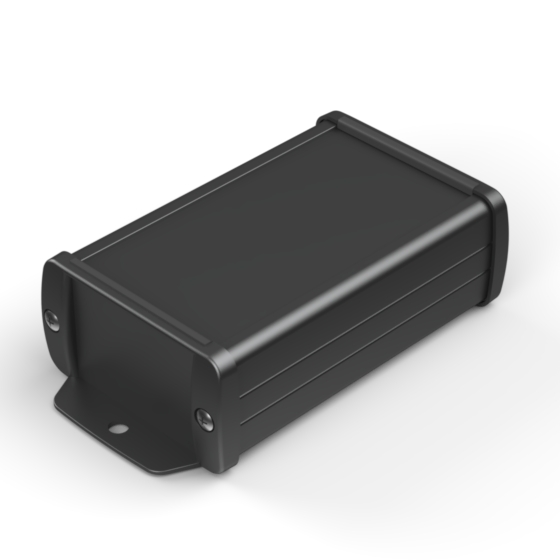

TEKAM-12/E.9 100 59,9 30,9 9004
ALLOY 6060  -  ZA4C1 90 54,5 4 - TKAMSK1
PDF
DWG
Affiche

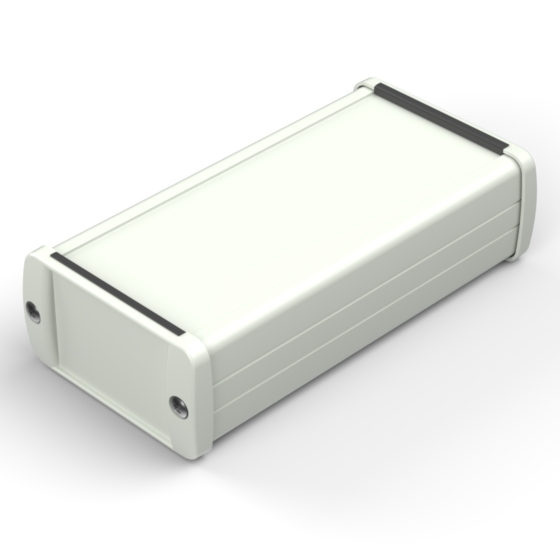

TEKAM-13.7 125 59,9 30,9 9002
ALLOY 6060  -  ZA4C1 115 54,5 4 - ALP-1
TKAMSK1
PDF
DWG
Affiche

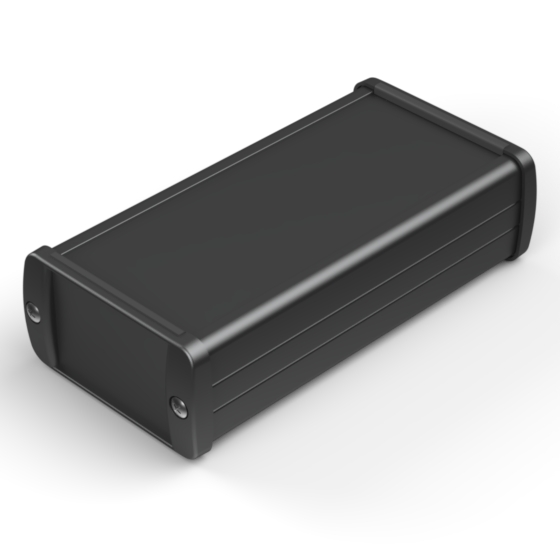

TEKAM-13.9 125 59,9 30,9 9004
ALLOY 6060  -  ZA4C1 115 54,5 4 - ALP-1
TKAMSK1
PDF
DWG
Affiche

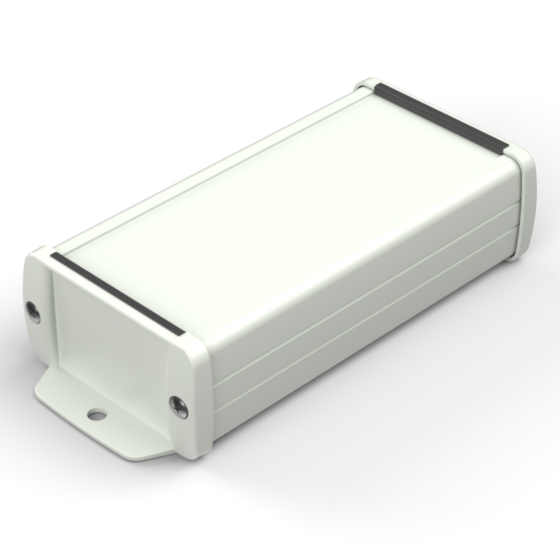

TEKAM-13/E.7 125 59,9 30,9 9002
ALLOY 6060  -  ZA4C1 115 54,5 4 - TKAMSK1
PDF
DWG
Affiche
TEKAM-13/E.9 125 59,9 30,9 9004
ALLOY 6060  -  ZA4C1 115 54,5 4 - TKAMSK1
PDF
DWG
Affiche

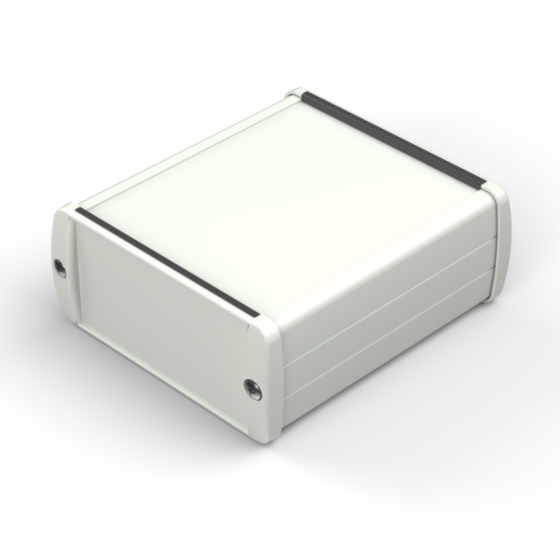

TEKAM-21.7 100 85,8 36,9 9002
ALLOY 6060  -  ZA4C1 90 78,5 4 - ALP-2
TKAMSK2
PDF
DWG
Affiche

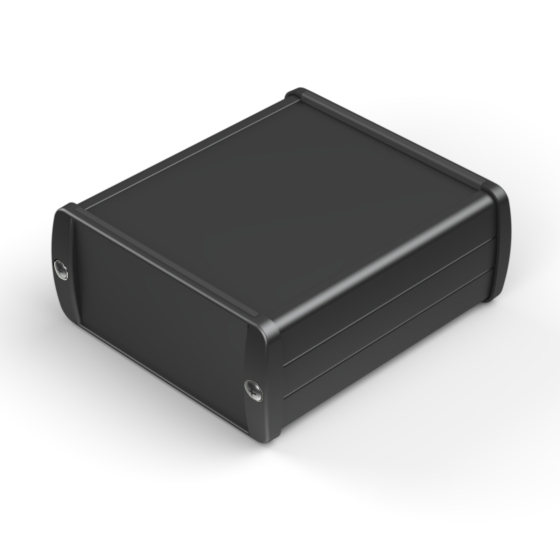

TEKAM-21.9 100 85,8 36,9 9004
ALLOY 6060  -  ZA4C1 90 78,5 4 - ALP-2
TKAMSK2
PDF
DWG
Affiche

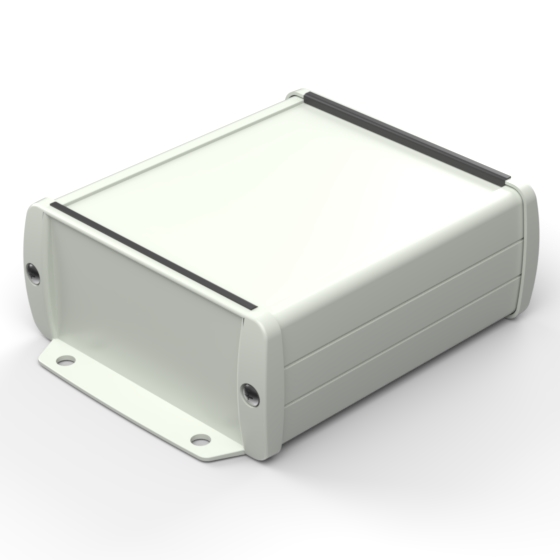

TEKAM-21/E.7 100 85,8 36,9 9002
ALLOY 6060  -  ZA4C1 90 78,5 4 - TKAMSK2
PDF
DWG
Affiche

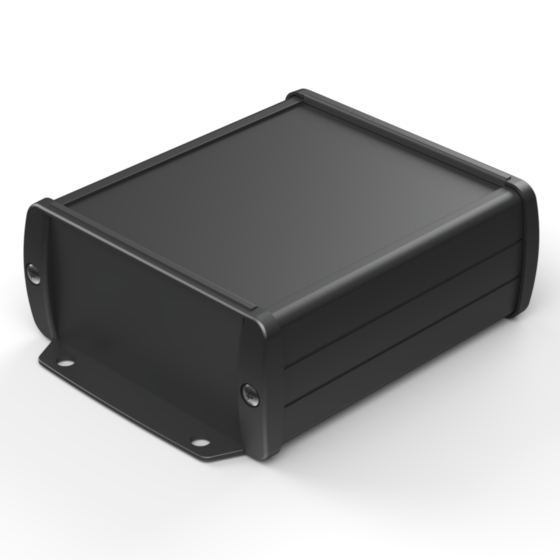

TEKAM-21/E.9 100 85,8 36,9 9004
ALLOY 6060  -  ZA4C1 90 78,5 4 - TKAMSK2
PDF
DWG
Affiche

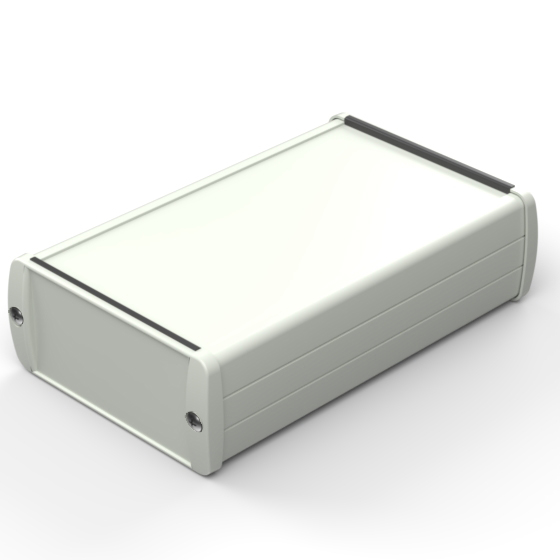

TEKAM-22.7 145 85,8 36,9 9002
ALLOY 6060  -  ZA4C1 135 78,5 4 - ALP-2
M
M58
M59
TKAMSK2
PDF
DWG
Affiche

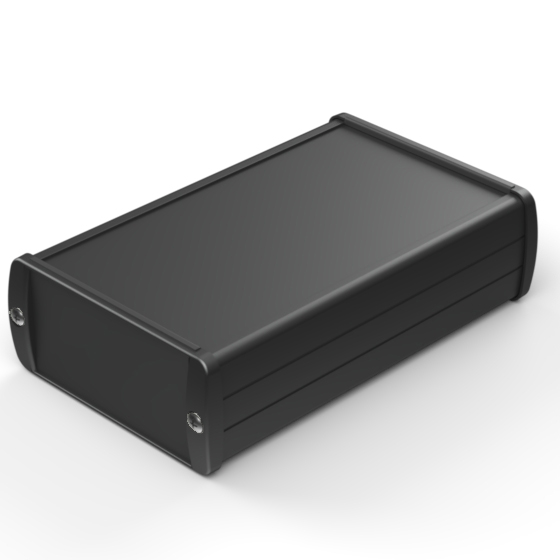

TEKAM-22.9 145 85,8 36,9 9004
ALLOY 6060  -  ZA4C1 135 78,5 4 - ALP-2
M
M58
M59
TKAMSK2
PDF
DWG
Affiche

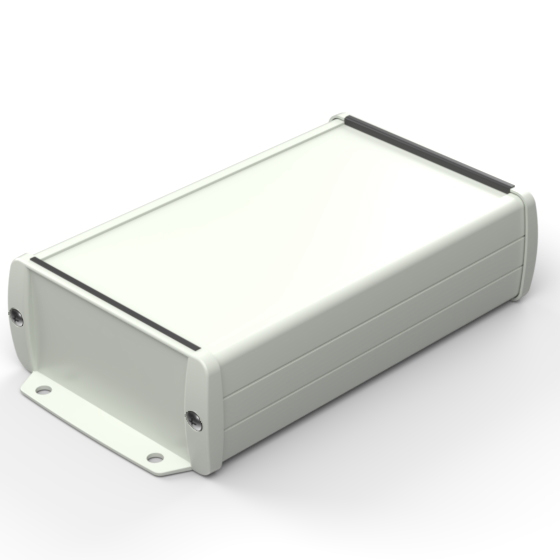

TEKAM-22/E.7 145 85,8 36,9 9002
ALLOY 6060  -  ZA4C1 135 78,5 4 - M
M58
M59
TKAMSK2
PDF
DWG
Affiche

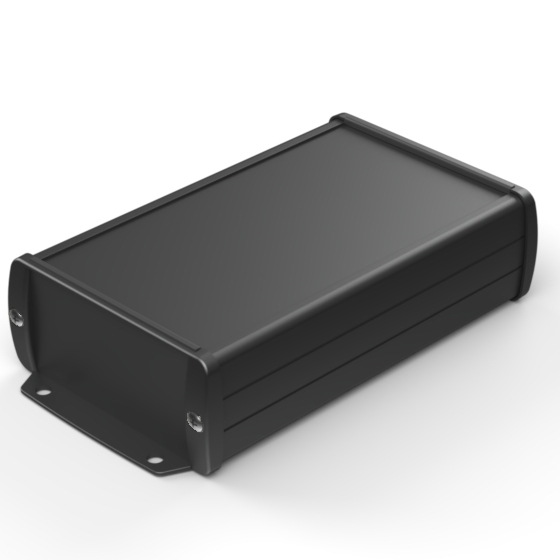

TEKAM-22/E.9 145 85,8 36,9 9004
ALLOY 6060  -  ZA4C1 135 78,5 4 - M
M58
M59
TKAMSK2
PDF
DWG
Affiche

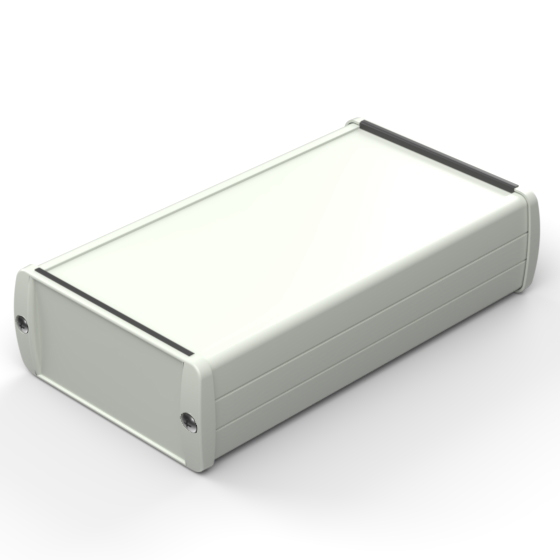

TEKAM-23.7 160 85,8 36,9 9002
ALLOY 6060  -  ZA4C1 150 78,5 4 - ALP-2
TKAMSK2
PDF
DWG
Affiche

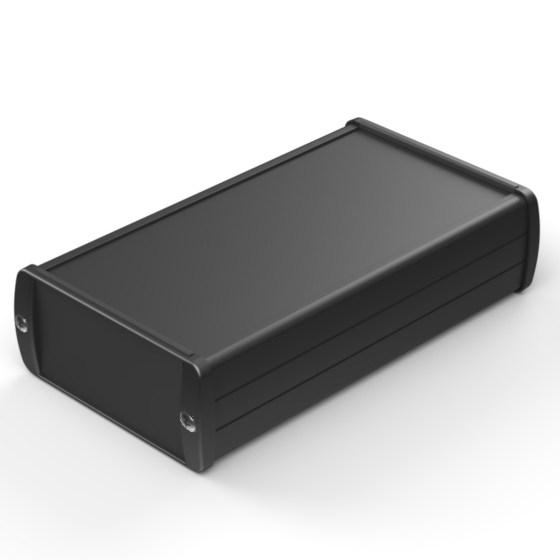

TEKAM-23.9 160 85,8 36,9 9004
ALLOY 6060  -  ZA4C1 150 78,5 4 - ALP-2
TKAMSK2
PDF
DWG
Affiche

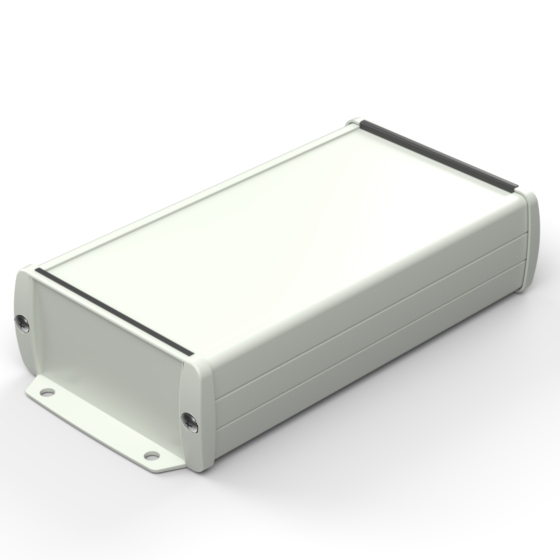

TEKAM-23/E.7 160 85,8 36,9 9002
ALLOY 6060  -  ZA4C1 150 78,5 4 - TKAMSK2
PDF
DWG
Affiche

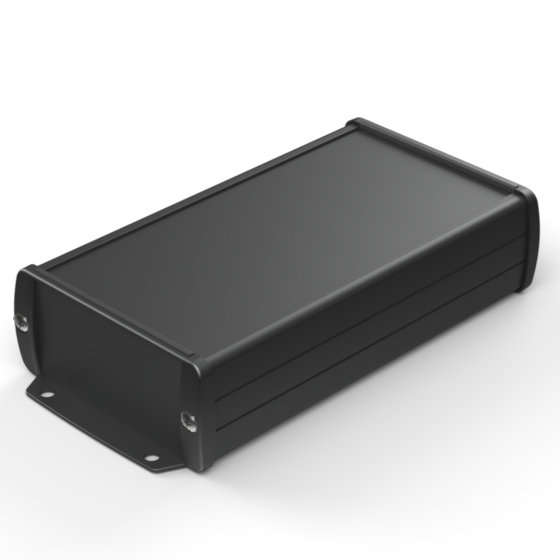

TEKAM-23/E.9 160 85,8 36,9 9004
ALLOY 6060  -  ZA4C1 150 78,5 4 - TKAMSK2
PDF
DWG
Affiche

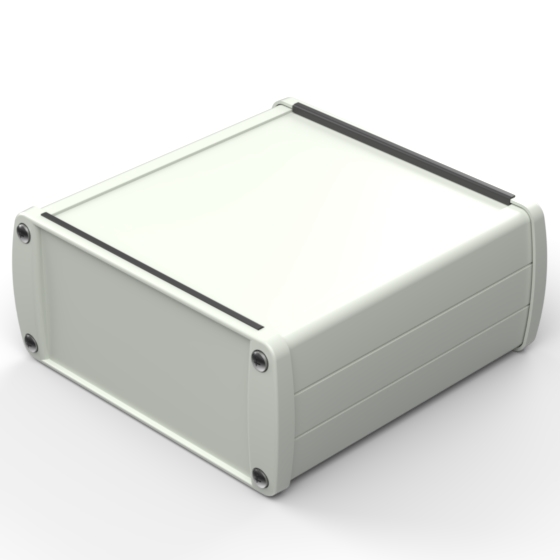

TEKAM-31.7 110 105,9 45,8 9002
ALLOY 6060  -  ZA4C1 100 100,5 8 - ALP-3
TKAMSK3
VS1
PDF
DWG
Affiche

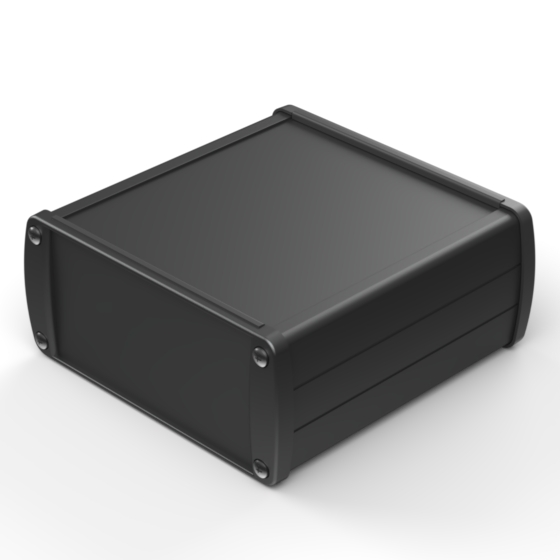

TEKAM-31.9 110 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 100 100,5 8 - ALP-3
TKAMSK3
VS1
PDF
DWG
Affiche

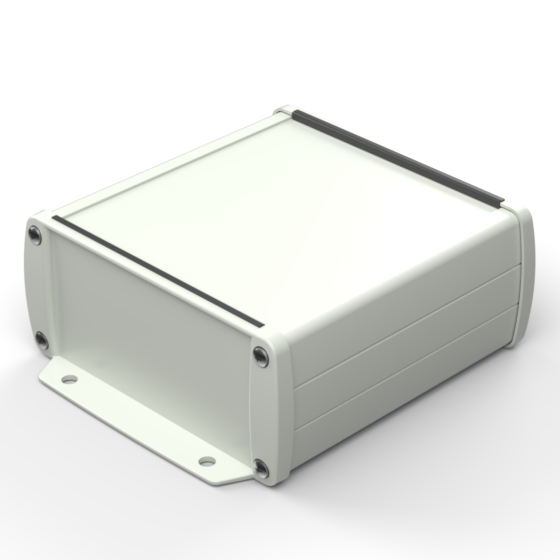

TEKAM-31/E.7 110 105,9 45,8 9002
ALLOY 6060  -  ZA4C1 100 100,5 8 - TKAMSK3
PDF
DWG
Affiche

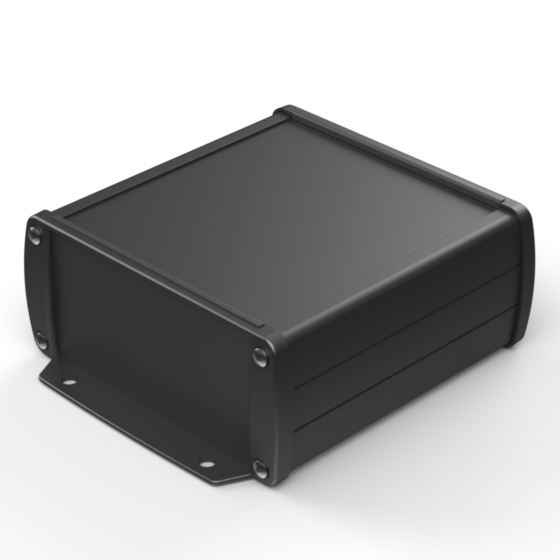

TEKAM-31/E.9 110 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 100 100,5 8 - TKAMSK3
PDF
DWG
Affiche

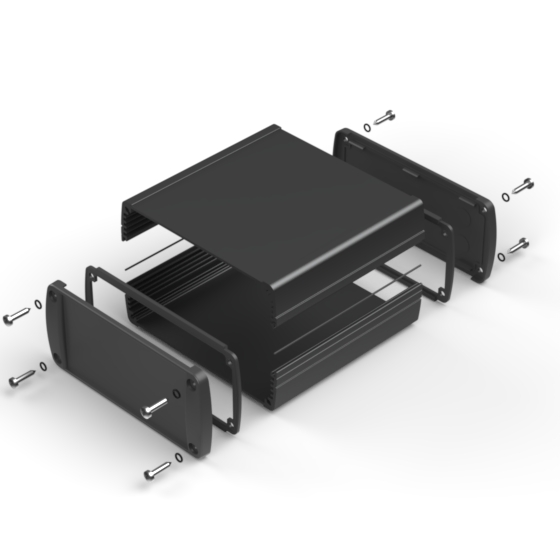

TEKAM-31L.9 110,0 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 100 100,5 8   ALP-3
TKAMSK3
VS1
PDF
DWG
Affiche

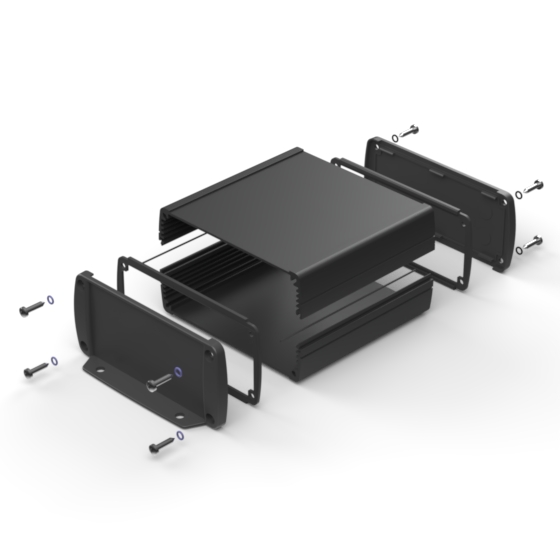

TEKAM-31L/E.9 110 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 100 100,5 8   TKAMSK3
PDF
DWG
Affiche

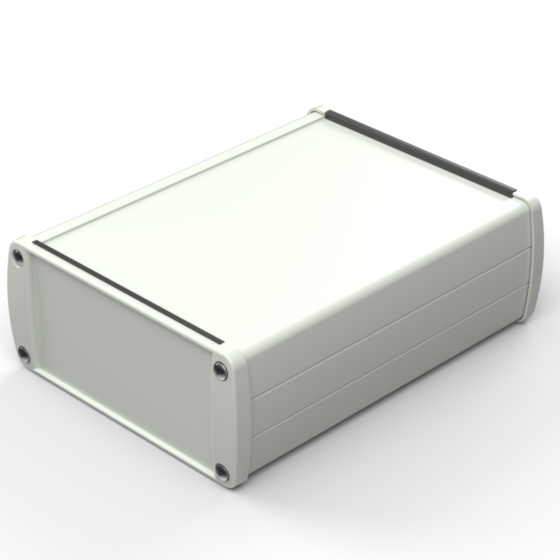

TEKAM-32.7 145 105,9 45,8 9002
ALLOY 6060  -  ZA4C1 135 100,5 8 - ALP-3
TKAMSK3
VS2
PDF
DWG
Affiche

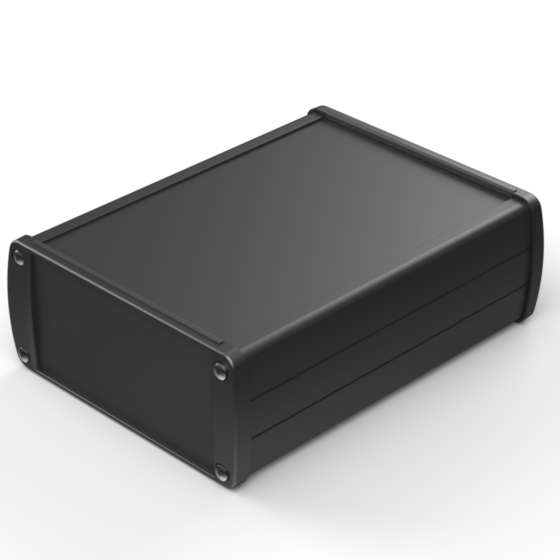

TEKAM-32.9 145 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 135 100,5 8 - ALP-3
TKAMSK3
VS2
PDF
DWG
Affiche

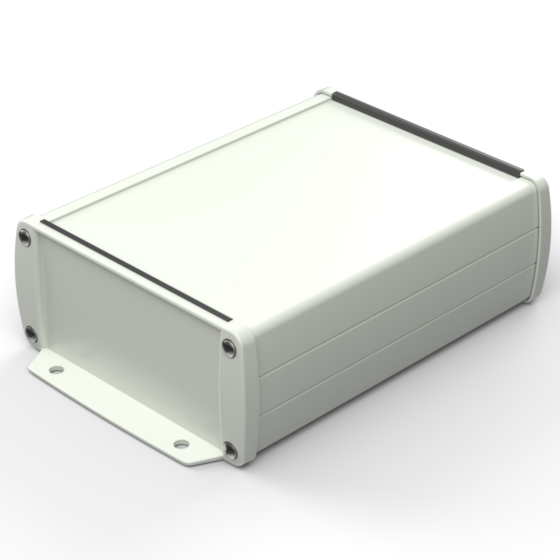

TEKAM-32/E.7 145 105,9 45,8 9002
ALLOY 6060  -  ZA4C1 135 100,5 8 - TKAMSK3
PDF
DWG
Affiche

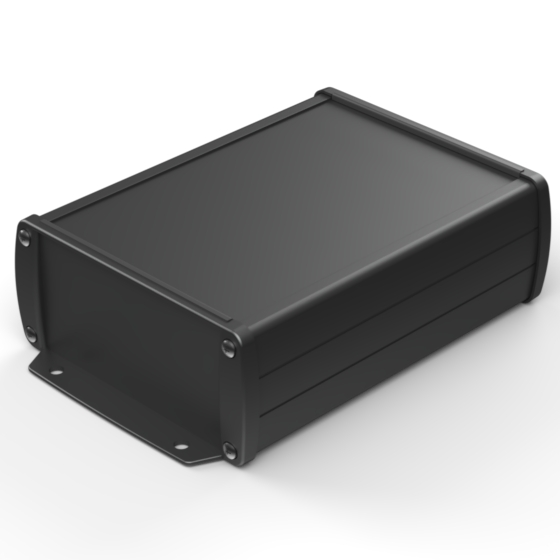

TEKAM-32/E.9 145 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 135 100,5 8 - TKAMSK3
PDF
DWG
Affiche

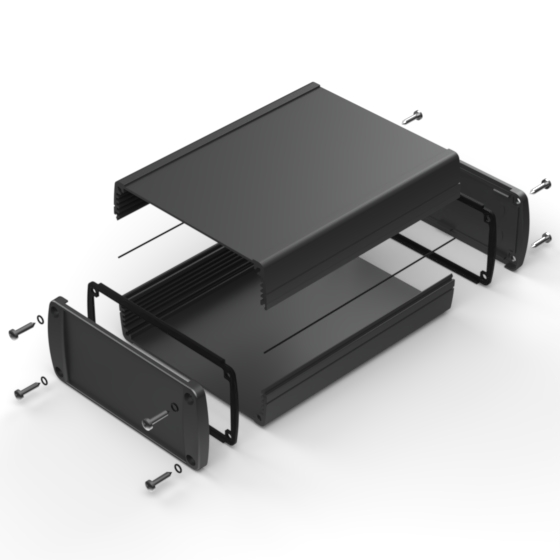

TEKAM-32L.9 145 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 135 100,5 8   ALP-3
TKAMSK3
VS2
PDF
DWG
Affiche

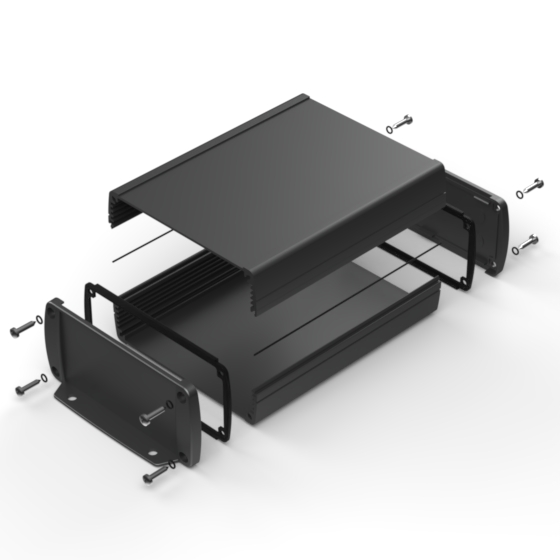

TEKAM-32L/E.9 145 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 135 100,5 8   TKAMSK3
PDF
DWG
Affiche

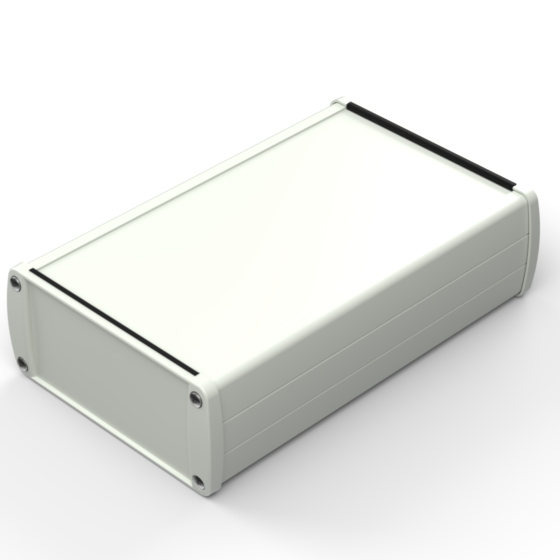

TEKAM-33.7 175 105,9 45,8 9002
ALLOY 6060  -  ZA4C1 165 100,5 8 - ALP-3
TKAMSK3
VS3
PDF
DWG
Affiche

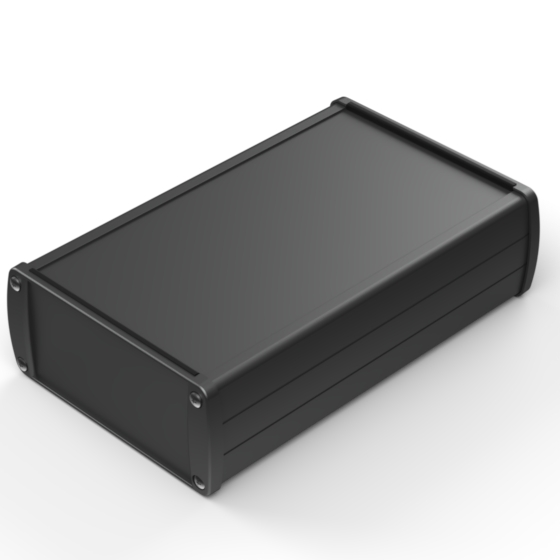

TEKAM-33.9 175 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 165 100,5 8 - ALP-3
TKAMSK3
VS3
PDF
DWG
Affiche

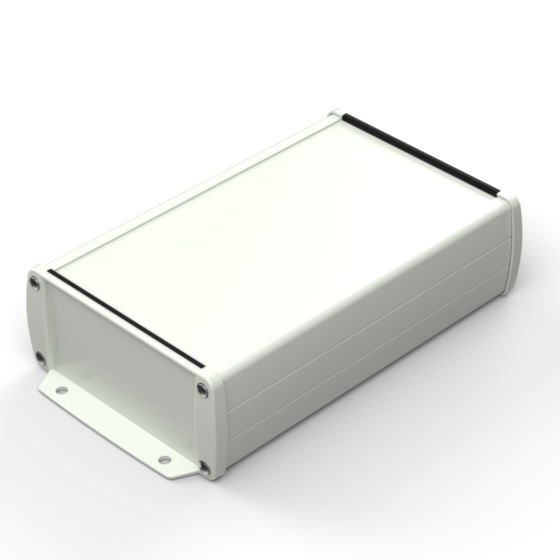

TEKAM-33/E.7 175 105,9 45,8 9002
ALLOY 6060  -  ZA4C1 165 100,5 8 - TKAMSK3
PDF
DWG
Affiche

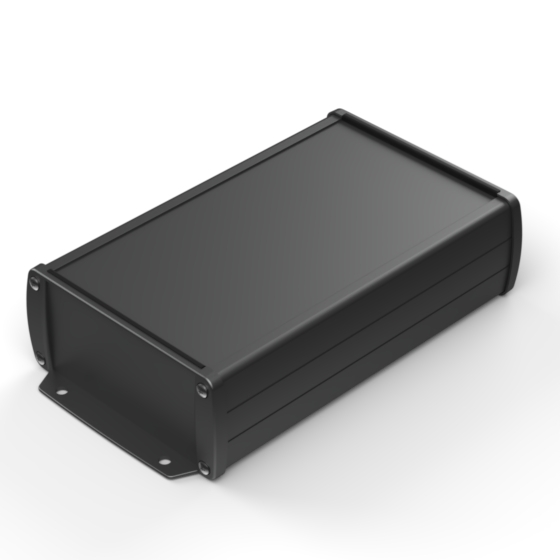

TEKAM-33/E.9 175 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 165 100,5 8 - TKAMSK3
PDF
DWG
Affiche

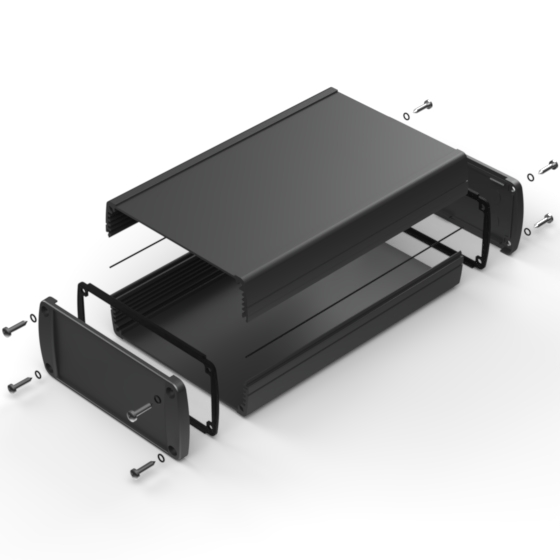

TEKAM-33L.9 175 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 165 100,5 8   ALP-3
TKAMSK3
VS3
PDF
DWG
Affiche
TEKAM-33L/E.9 175 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 165 100,5 8   TKAMSK3
PDF
DWG
Affiche
